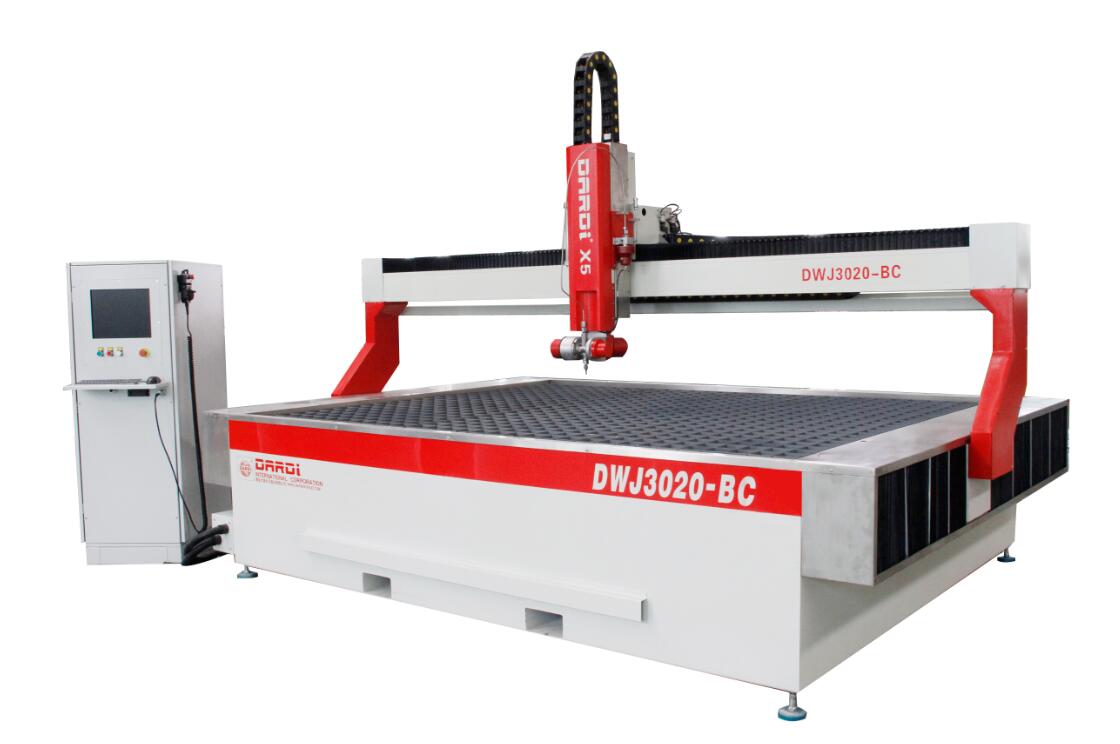

    DWJ3020BC 五轴龙门水切割机

    设备名称: 五轴龙门式水切割机
    设备型号: DWJ3020-BC
    切割精度: ±0.10mm
    驱动方式: 伺服电机驱动
    控制方式: 数字控制
    X5动态五轴切割头: X5是大地开发的适用于精密切割的高精度水切割机。五轴水切割机在原有三方向直线运动的基础上增加切割头...

    全国服务热线:400-600-4298
    立即咨询

    产品简介 / Introduction

    带有X5的水切割系统极大地提高了水切割机的工作能力,不仅解决了传统水切割的斜度问题,而且可以轻松实现3D水切割。DARDI@X5产品实现无锥度切割、坡口切割、倒角切割、曲面切割变成可能且快速,并且一次成型,是航空航天、轨道交通、军工、复合材料等行业的选择。

    QQ截图20170823104917

    超高压水切割机是利用高压水的能量进行切割加工的,而高压水从切割头中喷射出来后,高压水的能量是递减的,水流滞后(甩尾)和切口斜边是水刀切割必然产生的结果。射流离喷头距离越远,其能量也相对越弱,因此切割断面的切缝呈上宽下窄的"倒喇叭"形状,切断面形成一定的斜度。切割工件的速度越快,水箭滞后的情况越明显,水箭滞后会造成工件尺寸误差。这一现象在精密切割加工时矛盾表现的特别突出。以往解决这一矛盾的方法是降低切割速度,而这样的解决方法必然导致切割效率低下。由于现有的水切割机存在上述缺点,阻碍了水切割机在金属精加工领域的推广和应用。

    产品参数 / Parameters

    型号:DWJ3020 工作台尺寸:X轴:3200mm;Y轴:2200mm
    切割行程:X轴:3000mm Y轴:2000mm Z轴:210mm/310mm
    旋转轴(C轴):±200° 偏摆轴(A轴):±10°
    偏摆轴(B轴):±10° 控制系统:ESA
    切割精度:±0.1mm 电源:220/380/415VAC,3P,50/60HZ
    重复定位精度:±0.025mm 最大运行速度:20m/min

    产品特点 / Features

    提高效率

    X5五轴水切割机在原有三个方向直线运动的基础上增加切割头的回转轴(C轴)和偏摆轴(A轴),以实现切割头姿态的控制,并利用预先在系统中设置的斜度模型,通过对切割轨迹的实时计算,再考虑被切工件的材料与厚度进行修正,在切割的过程中不断地调整切割头的姿态,使得切割出来的工件达到完美的垂直无斜度状态。上述功能在精密切割加工中尤为重要,在保证切割精度的前提下提高了切割速度和切割效率。

    效率提高

    斜面切割

    X5五轴水切割机还可用于切断面为一定斜度(如加工焊接件坡口)的工件的加工。当用户加工的工件有斜度要求时,控制系统能根据用户的需要自动将切割头绕偏摆轴线偏摆一定角度,并在切割过程中实时控制切割头围绕通过切割点的垂直轴线回转,以形成用户所需的斜面。

    斜面切割

    任意曲面切割

    配合专业3D切割软件后, X5可以在任意曲面上进行切割。

    任意曲面切割

    系统简介

    DARDI@X5 PRO五轴水切割系统

    DARDI@X5 PRO是基于大地获得国家发明专利的 "摆动轴水平安装的五轴水切割头姿态控制装置"技术(专利号:ZL 2014 1 0405370.3)而开发的新一代超高压五轴水切割系统,适合于有五轴四联动或五轴五联动切割需求的场合。

    产品优势 / Advantages

    • ● 与传统水刀相比,生产效率提升30-200%
    • ● 可以更快的速度改善切割工件切面质量
    • ● 更低的生产成本
    • ● 独特的定位设计提高了定位准确性和可靠性,保证刀头每次拆装后精度不变
    • ● 通过CNC控制系统自动调整偏摆角,方便可靠
    • ● 旋转轴(C轴)轴线与摆动轴(A轴)轴线的夹角为90°
    • ● 切割曲面内腔时切割头能与工件内壁贴近不会与工件发生干涉
    • ● C轴传动采用了谐波减速机,具有定位精度高、反向间隙小等特点
    • ● 在C轴上增加了旋转接头,避免了刀头抖动,同时消除了砂管内孔的椭圆带来的切割误差
    • ● 开关阀重量轻、体积小、反应速度极快
    • ● 高效的DSP7-Ⅱ切割头可快速更换零件,提供极其精准的工具中心点位置
    • ● 配置五轴专用长寿命喷嘴和砂管
    • ● 垂直切割时斜边 < 1 度
    • ● 可用于大角度坡口切割
    • ● 可在任何一款大地龙门切割机上配置使用
